什么是ICT自动在线测试仪?ICT作用是什么
日期:2022-12-26 09:26
作者:j9九游会
浏览量:1050

什么是ICT

ICT是in-circuit-tester英文简称,即是自动在线测试仪。ICT是一种应用于PCBA线路电气性能检测的设备,包括线路开路、短路以及各种电子元器件的焊接情况,并且会自动将这些故障点进行报告给操作人员,可以有效的提高PCBA板出厂质量率。

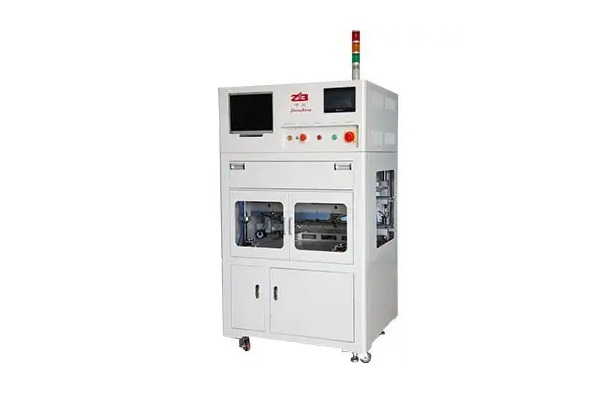

市面上销售的ICT在线测试仪

市面上销售的ICT在线测试仪


ICT的具体作用有哪些?

ICT主要作用是对PCBA板印刷电路连接情况、对印刷在PCBA板上的电子元器件电气性能进行检测。主要检测的范围有:电阻电容电感、晶振;对二极管、三极管、变压器、继电器、放大器、电源模块进行电气功能测试;对漏装、错装、连焊进行检测;对集成电路和芯片进行性能测试。


ICT工作原理是什么?

ICT主要是使用飞针来测试,预先设定好的线路、电子元器件测试点,程序按照这些测试点分别测试,即可检测出各项指标。


ICT自动在线测试仪有哪些优点?

⑴、检测准确度高,检测范围广,基本上能对所有电子元器件进行相关检测,满足用户使用需求;

⑵、检测出的问题提示直观明确,操作简单,对用户操作人员要求低;

⑶、检测迅速,故障定位准确,提高检测效率;

⑷、飞针式ICT检测不需要特定夹具,程序开发时间短;


ICT自动在线测试仪和AOI首件检测仪有什么应用区别?

ICT和AOI、FAI三者同为对电路板进行检测的设备,它们的应用区别还是有不同的,其主要差别在于:AOI通过影像学、光学检测,检测出PCBA板上的异常,但主要是电子元器件及印刷相关的异常。首件检测仪(亦称首件检测机)主要检测LCR元件,LCR中L指的是电感,C指的是电容,R指的是电阻。ICT主要检测电子元器件漏错装及电气性能,电路板线路开路、断路连接检测。


ICT和AOI、FAI都可以作为SMT产线上的检测设备,一般用户都会根据自身的需求,来选择其中之一使用。当然为了提高PCBA产品的质量优良率,也可以两两搭配使用。这三种设备还有一个共同的特性,那就是可以在线检测,有的设备还有离线型号,看用户自己的需求进行采购选择。
